服務支持Service
To first-class products
Quality service to meet customer needs
國內市場部
0510-83205379
24小時服務
國際貿易部
0510-68795132 15106177808
傳 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江蘇省無錫市濱湖區梁通路19號免費咨詢熱線:
400-0833-980
光電直讀光譜儀：氬氣純度與光室真空度對檢測的關鍵影響
發布時間：2025-10-16 09:07:32 點擊：304
光電直讀光譜儀的檢測效能，高度依賴氬氣純度與光室真空度這兩個關鍵因素。氬氣純度若未達到99.999%的高標準，放電過程將陷入不穩定狀態，導致檢測數據出現偏差；而光室真空度一旦超過10Pa，短波長元素的檢測便會遭遇重重阻礙，嚴重影響檢測結果的精準度。二者如同精密儀器運轉的雙輪，缺一不可。
真空型直讀光譜分析儀的檢測分析
在光電直讀光譜儀的精密分析體系中，氬氣純度與光室真空度是決定檢測結果可靠性的兩大核心參數。氬氣作為火花放電的保護介質，其純度需嚴格控制在99.999%以上，這一數值直接關聯著放電過程的穩定性。當氬氣中氧氣、水分等雜質含量超過0.0005%時，放電模式會從理想的凝聚放電轉變為擴散放電。前者表現為電極激發點呈黑色致密狀，原子蒸發充分；后者則因雜質參與反應，在樣品表面形成氧化層，導致激發點呈現白色或灰白色，光強值顯著下降。以鋼鐵材料分析為例，若氬氣純度不足，碳（C）、硫（S）等元素的特征譜線強度可降低30%以上，檢測結果系統性偏低。此外，雜質氣體還會引發放電跳閘、激發點不穩定等問題，直接影響分析重復性。

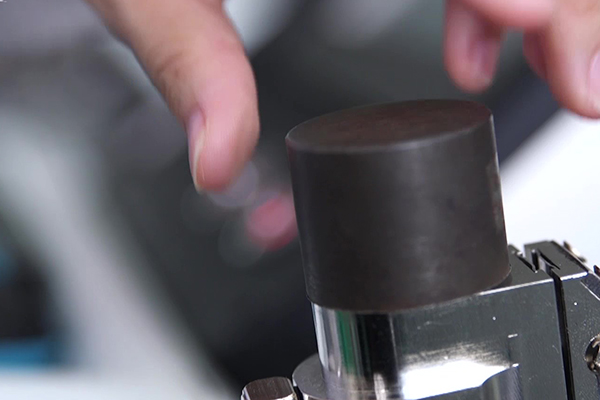

直讀光譜儀分析
光室真空度對短波長元素檢測的必要性則源于光譜吸收特性。氧氣在真空紫外區（100-200nm）存在兩個強吸收帶，其中145nm附近的吸收峰會顯著衰減碳、硫、磷等非金屬元素的特征譜線。當光室真空度低于10Pa時，殘余氧氣濃度足以導致短波長元素的光強損失超過50%。例如，在檢測鋁基合金中的磷元素時，若真空度不足，其213.6nm特征譜線會被氧氣吸收，檢測靈敏度大幅下降，甚至無法準確定量。對于鑄鐵、鑄鋁等基體材料，這種影響會進一步放大，導致碳、硫等關鍵質量控制元素的檢測誤差超出允許范圍。
實際操作中，需通過氬氣凈化裝置將工業氬氣提純至99.999%以上，并配合真空泵維持光室壓力<10Pa。定期檢測氬氣露點和真空系統密封性，可有效避免因氣體純度或真空度不足引發的數據失真，確保光電直讀光譜儀在金屬材料分析中的精準度與可靠性。
