解析光電直讀光譜儀重要系統
發布時間：2020-07-08 09:15:22 點擊：5885
在我們日常見到的光電直讀光譜儀中，里面有一個重要的系統，就是光學系統，光學系統的作用就是對激發系統產生出的復雜光信號進行處理（整理、分離、篩選、捕捉）。接下來我們具體的來看一下。
光電直讀光譜儀的光學系統由聚光鏡，入射狹縫，凹面光柵、出射狹縫和光電倍增管（使用比較廣泛的是CCD/CMOS檢測器）組成，分光室置于機內的局部恒溫環境之中，以保證光學系統的穩定性。
聚光鏡安裝在一個聚光鏡架上，其把分光室和電極架分開。樣品激發后發出的混合光通過聚光鏡聚光（兼有密閉分光室的作用）照明入縫，主要是增強照明狹縫的作用。
出射狹縫安裝在羅蘭圓上，凹面光柵是分光系統的心臟部分。主要作用是分光和成象，它的定位精度十分重要，因此將其置于一個剛性、強度十分可靠的底座上，儀器出廠前已作了準確的調整，并采用可靠的連接方式，即使用很大震動也不會改變其位置。故儀器的操作者不用作任何調整，并且不準用任何物品碰觸光柵的刻制表面。即使光柵發生了位置移動，操作者也不要自己調整，只能由生產廠有經驗的人員用專門的儀器重新定位。

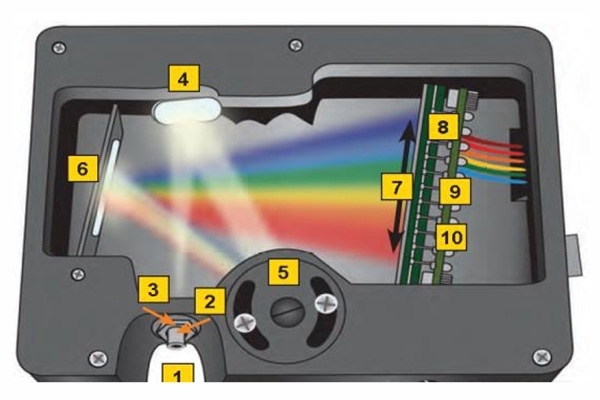

光電直讀光譜儀內部
目前市場上主要是以下兩種系統：
（1）帕邢-龍格光學系統（固定光路，凹面光柵及排列在羅蘭軌道上的固定出射狹縫陣列）：光學系統結構穩定，笨重，體積大。
（2）中階梯光柵交叉色散光學系統（采用雙單色器交叉色散技術，達到了高級次同級的高分辨率，同時又用二次色散解決了光譜的級次重疊問題）：體積小，分辨率高，一般采集接固體成像系統。
創想儀器目前生產的全譜直讀光譜儀，采用的是帕邢龍格結構式光學系統。
